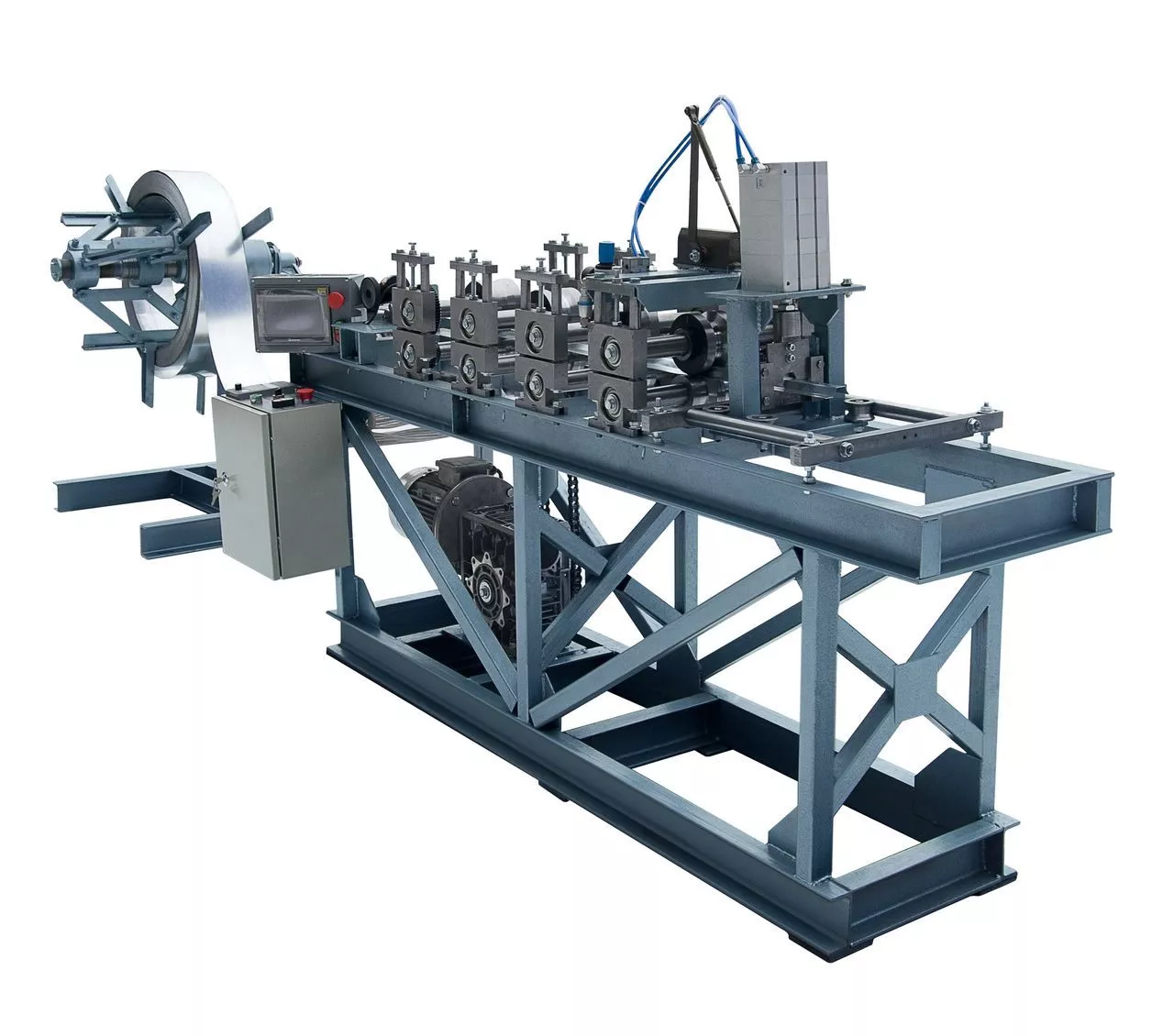

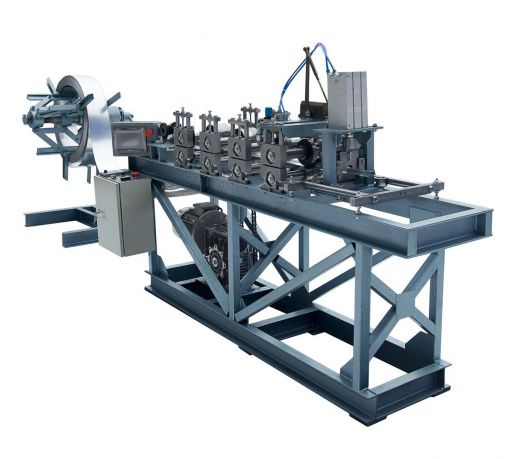

Профилирующий станок СПО для производства омега-профиля (шляпный профиль)
Профилирующий станок СПО для производства омега-профиля (шляпный профиль)
Профилирующий станок СПО для производства омега-профиля (шляпный профиль)
Автоматизированная линия позволяет методом холодной прокатки формировать профнастил по ГОСТ 24045-94 из тонколистовой рулонной стали или стали с полимерным покрытием.
- Применяемый металл:
- Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08кп по ГОСТ 9045-80.
Параметры обрабатываемого материала:
- ширина, не более – 1250 +5мм
- толщина – 0,37 мм….0,7 мм
Технические характеристики линии:
Режим работы | Автоматический/полуавтоматический |
Установленная мощность, не более,кВт | 10,5 – 11,5 |
Производительность, м.п./мин. | 12/30(опционально) |
Обслуживающий персонал | 1-2 человека (в зависимости от режима работы) |
Габаритны (ДхШхВ), мм | 24500х2300х1850 |
Масса, кг | не более 10 500 |
Комплектация и характеристики узлов:
1.Разматыватель рулонного металла (варианты):
А) КР-7,5 консольный разматыватель грузоподъемностью 7,5т, с механическим (ручным) разжимом лап.
Б) КР-10 консольный разматыватель грузоподъемностью 10т, с механическим (ручным) разжимом лап.
В) КРГ-10 консольный разматыватель грузоподъемностью 10т, с гидравлическим разжимом лап
Параметр
Значение Модель Разматыватель рулонного металла КР7,5 Тип Консольный Режим работы Автоматический, ручной, реверс Производительность (не более), м.п./мин 25 м.п./мин.(скорость подачи регулируется автоматикой) Установленная мощность, кВт 3 Грузоподъемность, кг 7500 Внутренний диаметр рулона, мм 500-600 Механизм разжима/зажима Ручной(рукояткой) Габаритны (ДхШхВ), мм 1150х2300х1600 Масса, кг 1100 2.Прокатный стан
Параметр Значение Количество клетей 24 Производительность, м.п./мин 12 Установленная мощность,кВт 4 Диаметр валов, мм 90 Материал роликов сталь 40Х/сталь 45(с термообработкой - опция) Нож роликовый поперечный Механический, электромеханический(опция) Защитные кожухи Защита от попадания посторонних предметов и пыли в прокатный механизм Габаритны (ДхШхВ), мм 13000х1600х1200 Масса, кг 5000 3.Гильотина
Параметр Значение Толщина металла, мм 0,35 - 0,7 Частота реза, сек. 2 Установленная мощность,кВт 3,2 Габаритны (ДхШхВ), мм 400х1850х1850 Масса, кг 400 4. Стол приёмный (варианты):
А) Стол транспортно-приемный 6м (штабелёр)
Параметр Значение Длина изделия, мм 1000 - 6000 Грузоподъёмность платформы, кг 2500 Направления выката платформы вперёд/вбок (опция) Дополнительные рельсы, мм 2000/6000 Установленная мощность,кВт 1,5 Габаритны (ДхШхВ), мм 6300х1600х1300 Масса, кг 900 Б) Рольганг 6м.
5. Система автоматического управления (САУ)
Параметр | Значение |
Элементная база | Omron (Япония) |
Управляемые параметры | •скорость проката,•количество-длина изделий (20 позиций);•регулировка пауз технологического цикла;•производственное задание, возможность масштабирования импульсного сч?тчика длины |
Интерфейс | русскоязычный, интуитивно понятный |
Индикация | основные технологические параметры, оповещение об аварийных ситуациях и ошибках |
Примечания:
- •Оборудование грунтовано и покрашено полуматовой краской машиностроительного назначения в черный и красный (кожухи и движущиеся части) цвета.
- •Примененные мотор-редуктора SITI (Италия) (либо аналог), поставляются маслонаполненными.
- •Цепные передачи закрыты защитными кожухами.
- •Во всех агрегатах предусмотрено заземление.
- •Все сварочные швы выполнены в соответствии с ГОСТ 14771-76. (общие требования к сварке продукции машиностроительного назначения)
- •На пульте оператора предусмотрена кнопка экстренной остановки «STOP». По периметру агрегата натянут трос, связанный с кнопкой «STOP» и отключающий всю линию.
- •Система управления смонтирована в электрошкафе со степенью защиты IP-54. Частотные преобразователи имеют принудительное воздушное охлаждение.
