Линия для производства профнастила С-20; С-20МП; С-20RN)
- Описание
- Характеристики
- Сопутствующие товары
- Доставка
- Дополнительно
- Отзывы

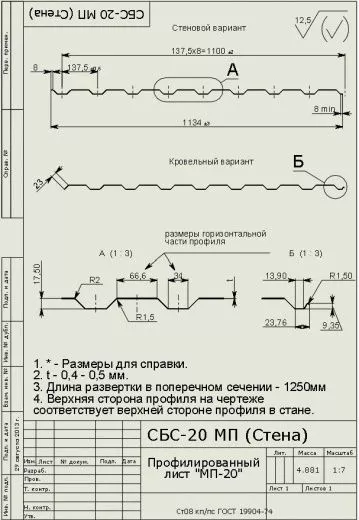

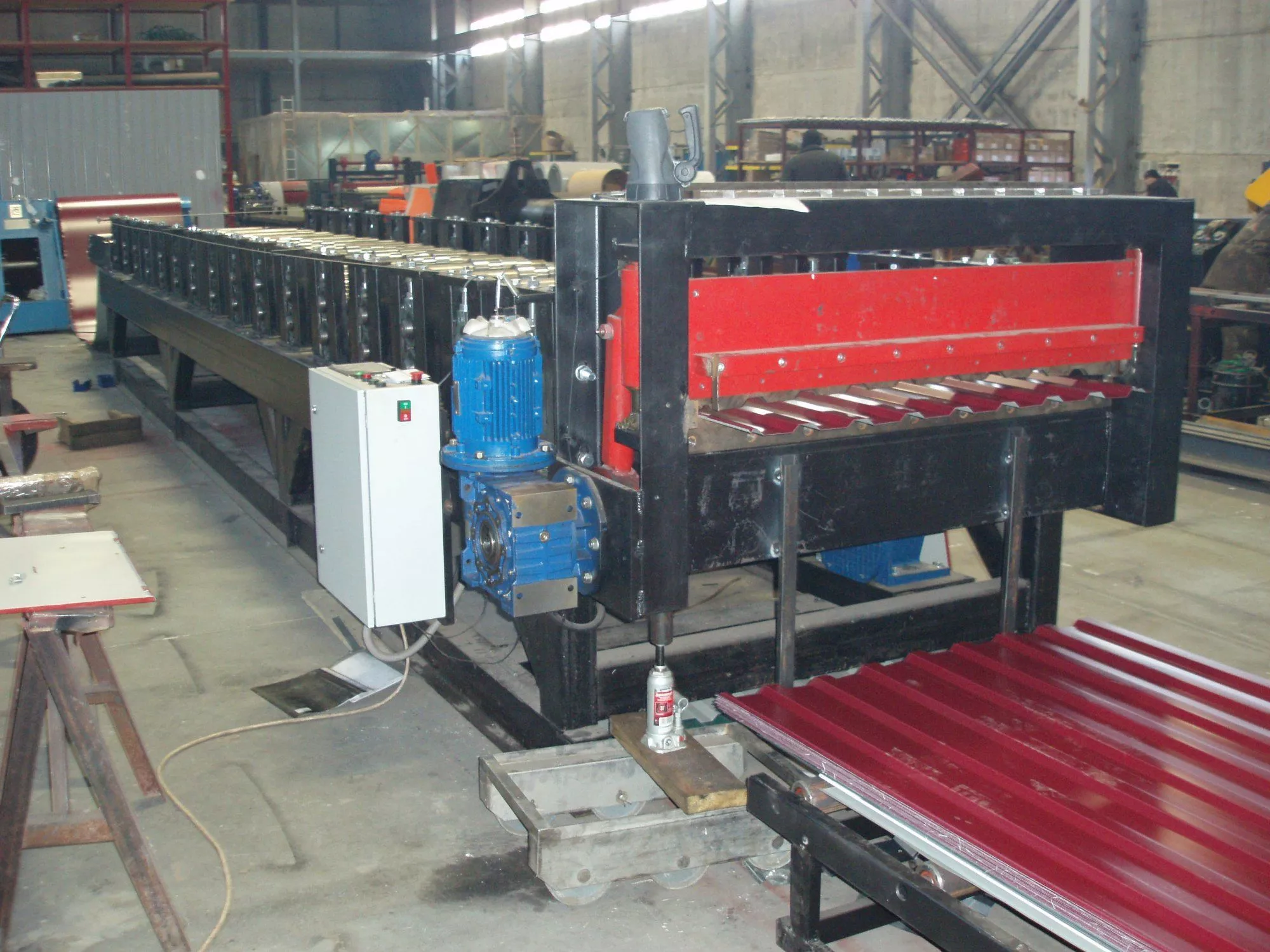

Автоматизированная линия позволяет методом холодной прокатки формировать профнастил по ГОСТ 24045-94 из тонколистовой рулонной стали или стали с полимерным покрытием.
- Применяемый металл:
- Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08кп по ГОСТ 9045-80.
Параметры обрабатываемого материала:
- ширина, не более – 1250 +5мм
- толщина – 0,37 мм….0,7 мм
Технические характеристики линии:
| Режим работы | Автоматический/полуавтоматический |
| Установленная мощность, не более, кВт | 10,5 – 11,5 |
| Производительность, м.п./мин. | 30 |
| Обслуживающий персонал | 1-2 человека (в зависимости от режима работы) |
| Габаритны (ДхШхВ), мм | 18500х2300х1850 |
| Масса, кг | не более 10 000 |
Комплектация и характеристики узлов:
1. Разматыватель рулонного металла (варианты):
А) КР-7,5 консольный разматыватель грузоподъемностью 7,5т, с механическим (ручным) разжимом лап.
Б) КР-10 консольный разматыватель грузоподъемностью 10т, с механическим (ручным) разжимом лап.
В) КРГ-10 консольный разматыватель грузоподъемностью 10т, с гидравлическим разжимом лап
Параметр
Значение Модель Разматыватель рулонного металла КР7,5 Тип Консольный Режим работы Автоматический, ручной, реверс Производительность (не более), м.п./мин 25 м.п./мин. (скорость подачи регулируется автоматикой) Установленная мощность, кВт 3 Грузоподъемность, кг 7500 Внутренний диаметр рулона, мм 500-600 Механизм разжима/зажима Ручной (рукояткой) Габаритны (ДхШхВ), мм 1150х2300х1600 Масса, кг 1100 2. Прокатный стан
Параметр Значение Количество клетей 16 Производительность, м.п./мин 30 Установленная мощность, кВт 7,7 Диаметр валов, мм 90 Материал роликов сталь 40Х/сталь 45 (с термообработкой - опция) Нож роликовый поперечный Механический, электромеханический (опция) Защитные кожухи Защита от попадания посторонних предметов и пыли в прокатный механизм Габаритны (ДхШхВ), мм 9000х1600х1200 Масса, кг 8000 3. Гильотина
Параметр Значение Толщина металла, мм 0,35 - 0,7 Частота реза, сек. 2 Установленная мощность, кВт 3,2 Габаритны (ДхШхВ), мм 400х1850х1850 Масса, кг 400 4. Стол приёмный (варианты):
А) Стол транспортно-приемный 6м (штабелёр)
Параметр Значение Длина изделия, мм 1000 - 6000 Грузоподъёмность платформы, кг 2500 Направления выката платформы вперёд/вбок (опция) Дополнительные рельсы, мм 2000/6000 Установленная мощность, кВт 1,5 Габаритны (ДхШхВ), мм 6300х1600х1300 Масса, кг 900 Б) Рольганг 6м.
5. Система автоматического управления (САУ)
| Параметр | Значение |
| Элементная база | Omron (Япония) |
| Управляемые параметры | • скорость проката,• количество-длина изделий (20 позиций);• регулировка пауз технологического цикла;• производственное задание, возможность масштабирования импульсного счѐтчика длины |
| Интерфейс | русскоязычный, интуитивно понятный |
| Индикация | основные технологические параметры, оповещение об аварийных ситуациях и ошибках |
Примечания:
- • Оборудование грунтовано и покрашено полуматовой краской машиностроительного назначения в черный и красный (кожухи и движущиеся части) цвета.
- • Примененные мотор-редуктора SITI (Италия) (либо аналог), поставляются маслонаполненными.
- • Цепные передачи закрыты защитными кожухами.
- • Во всех агрегатах предусмотрено заземление.
- • Все сварочные швы выполнены в соответствии с ГОСТ 14771-76. (общие требования к сварке продукции машиностроительного назначения)
- • На пульте оператора предусмотрена кнопка экстренной остановки «STOP». По периметру агрегата натянут трос, связанный с кнопкой «STOP» и отключающий всю линию.
- • Система управления смонтирована в электрошкафе со степенью защиты IP-54. Частотные преобразователи имеют принудительное воздушное охлаждение.
Купить товар вы можете после того, как оформите заказ. Наши клиенты покупают у нас оборудование для производства профнастила, потому что эти инструменты является результатом работы профессиональных компаний. Линии для производства профнастила С20 которые вы найдете у нас в продаже, разработаны замечательными производителями. Главным принципом нашей работы является предоставление клиенту только таких инструментов и товаров, которые сослужит ему отличную службу многие годы. У нас вы обнаружите широкий спектр возможностей для удачной покупки, которая не заберет у вас много денег.
Телефон: +7 (383) 227-86-56 ; 8 (800) 700-72-30 ( с мобильных в пределах России бесплатно)
Адрес: ул. Петухова, д. 79/3
Почта: info@bertech.ru
Контактные телефоны:
Линия для производства профнастила С-20; С-20МП; С-20RN)
Цену уточняйте у менеджера.
Свойства
| Наименование свойства | Значение |
| Макс. толщина стального листа (мм.) | 0.7 |
| Рабочая скорость (м/мин) | 30 |
| Требуемое напряжение (В) | 380 |
| Тип привода | Электромеханический |
| Мощность (кВт.) | 11.5 |
| Масса (кг.) | 10000 |
| Страна-производитель | Россия |
| Габариты Д*Ш*В (мм) | 18500х2300х1850 |
Описание
Автоматизированная линия позволяет методом холодной прокатки формировать профнастил по ГОСТ 24045-94 из тонколистовой рулонной стали или стали с полимерным покрытием.
- Применяемый металл:
- Прокат тонколистовой рулонный оцинкованный и с декоративно-защитным лакокрасочным покрытием по ГОСТ 30264-94 сталь 08кп по ГОСТ 9045-80.
Параметры обрабатываемого материала:
- ширина, не более – 1250 +5мм
- толщина – 0,37 мм….0,7 мм
Технические характеристики линии:
| Режим работы | Автоматический/полуавтоматический |
| Установленная мощность, не более, кВт | 10,5 – 11,5 |
| Производительность, м.п./мин. | 30 |
| Обслуживающий персонал | 1-2 человека (в зависимости от режима работы) |
| Габаритны (ДхШхВ), мм | 18500х2300х1850 |
| Масса, кг | не более 10 000 |
Комплектация и характеристики узлов:
1. Разматыватель рулонного металла (варианты):
А) КР-7,5 консольный разматыватель грузоподъемностью 7,5т, с механическим (ручным) разжимом лап.
Б) КР-10 консольный разматыватель грузоподъемностью 10т, с механическим (ручным) разжимом лап.
В) КРГ-10 консольный разматыватель грузоподъемностью 10т, с гидравлическим разжимом лап
Параметр
Значение Модель Разматыватель рулонного металла КР7,5 Тип Консольный Режим работы Автоматический, ручной, реверс Производительность (не более), м.п./мин 25 м.п./мин. (скорость подачи регулируется автоматикой) Установленная мощность, кВт 3 Грузоподъемность, кг 7500 Внутренний диаметр рулона, мм 500-600 Механизм разжима/зажима Ручной (рукояткой) Габаритны (ДхШхВ), мм 1150х2300х1600 Масса, кг 1100 2. Прокатный стан
Параметр Значение Количество клетей 16 Производительность, м.п./мин 30 Установленная мощность, кВт 7,7 Диаметр валов, мм 90 Материал роликов сталь 40Х/сталь 45 (с термообработкой - опция) Нож роликовый поперечный Механический, электромеханический (опция) Защитные кожухи Защита от попадания посторонних предметов и пыли в прокатный механизм Габаритны (ДхШхВ), мм 9000х1600х1200 Масса, кг 8000 3. Гильотина
Параметр Значение Толщина металла, мм 0,35 - 0,7 Частота реза, сек. 2 Установленная мощность, кВт 3,2 Габаритны (ДхШхВ), мм 400х1850х1850 Масса, кг 400 4. Стол приёмный (варианты):
А) Стол транспортно-приемный 6м (штабелёр)
Параметр Значение Длина изделия, мм 1000 - 6000 Грузоподъёмность платформы, кг 2500 Направления выката платформы вперёд/вбок (опция) Дополнительные рельсы, мм 2000/6000 Установленная мощность, кВт 1,5 Габаритны (ДхШхВ), мм 6300х1600х1300 Масса, кг 900 Б) Рольганг 6м.
5. Система автоматического управления (САУ)
| Параметр | Значение |
| Элементная база | Omron (Япония) |
| Управляемые параметры | • скорость проката,• количество-длина изделий (20 позиций);• регулировка пауз технологического цикла;• производственное задание, возможность масштабирования импульсного счѐтчика длины |
| Интерфейс | русскоязычный, интуитивно понятный |
| Индикация | основные технологические параметры, оповещение об аварийных ситуациях и ошибках |
Примечания:
- • Оборудование грунтовано и покрашено полуматовой краской машиностроительного назначения в черный и красный (кожухи и движущиеся части) цвета.
- • Примененные мотор-редуктора SITI (Италия) (либо аналог), поставляются маслонаполненными.
- • Цепные передачи закрыты защитными кожухами.
- • Во всех агрегатах предусмотрено заземление.
- • Все сварочные швы выполнены в соответствии с ГОСТ 14771-76. (общие требования к сварке продукции машиностроительного назначения)
- • На пульте оператора предусмотрена кнопка экстренной остановки «STOP». По периметру агрегата натянут трос, связанный с кнопкой «STOP» и отключающий всю линию.
- • Система управления смонтирована в электрошкафе со степенью защиты IP-54. Частотные преобразователи имеют принудительное воздушное охлаждение.
