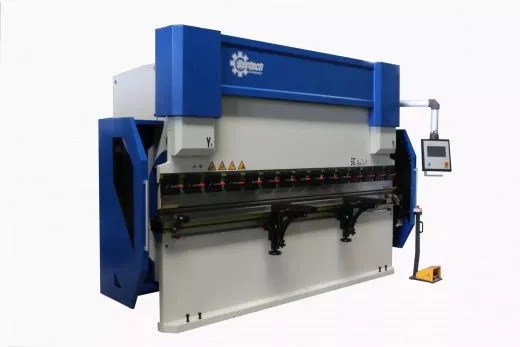

Гидравлический листогибочный пресс ES 1640 с ЧПУ CTouсh 15
Гидравлический листогибочный пресс ES 1640 с ЧПУ CTouсh 15
Гидравлический листогибочный пресс ES 1640 с ЧПУ CTouсh 15
В настоящее время компания специализируется на производстве следующих групп станков:
• Гидравлические листогибочные пресса
• Торсионные синхронизированные гидравлические листогибочные пресса
• Электро-гидравлические синхронизированные листогибочные пресса
• Гидравлические гильотины прямого действия
• Гидравлические гильотины Swing Beam
1. Общая конструкция:
Станок представляет собой сварную конструкцию из качественной стали Q235, рама состоит из левой и правой боковых колонн, рабочего стола, масляного бака, опоры и верхней траверсы.
• Раскрой заготовок производится на высокоточных станках лазерной резки с ЧПУ
• Заготовки свариваются на автоматической роботизированной сварке Panasonic
• Сварная станина проходит термообработку для снятия остаточных напряжений сварных швов, для обеспечения высокой жесткости конструкции при работе под нагрузкой и сохранения точной геометрии станка в течение всего срока эксплуатации
• После термообработки станина проходит окончательную механообработку на обрабатывающем центре в ЧПУ с целью получения высокой точности геометрии конструкции

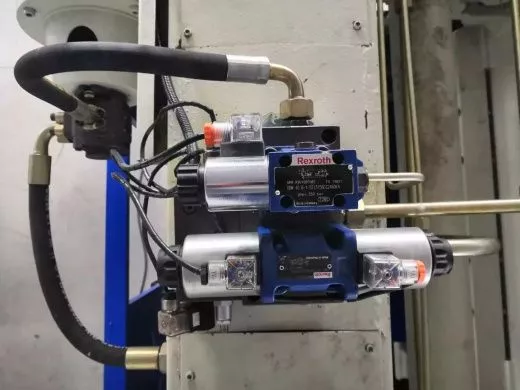

2. Гидравлическая система:
Гидравлическая система Rexroth (Германия) включает в себя встроенную гидравлическую систему управления через клапаны пропорциональности, компактная конструкция позволяет уменьшить длину соединительного трубопровода и обеспечивает надежность и удобство в обслуживании системы. Станок имеет две скорости работы: холостой ход (быстрый) и рабочий ход (медленный).
3. Синхронизация работы гидроцилиндров:
Станок включает в себя систему высокоточной синхронизации положения гидроцилиндров через ЧПУ и оптические линейки, что позволяет избежать перекоса траверсы и возникновения избыточного и неравномерного давления.
4. Компенсация прогиба стола:
В базовой комплектации на станке устанавливается электромеханическая компенсация с управлением от ЧПУ.
5. Система ЧПУ C-Touch15 и панель управления:
ЧПУ C-Touch15 - это современная система управления с набором основных функций и алгоритмов, а также с бюджетной стоимостью.
Характеристики:
• Сенсорная панель управления
• Дисплей 15 дюймов с разрешением 1920x1080
• Возможные оси управления заднего упора Y1-Y2-X1-X2-R1-R2-Z1-Z2 + компенсация прогиба
• Контроль давления
• 2D графика: создание программы отрисовкой на экране; расчет последовательности гибки с учетом геометрии инструмента и станка; симуляция процесса гибки в 2D
• Автоматический выбор инструмента
• Задание и корректировка угла гибки в градусах (автоматический расчёт перемещения траверсы)
• Атоматический, полуавтоматический и единичный режимы гибки
• Функция последовательной гибки дуги
• Память 100 программ по 25 шагов
• Библиотека гибочного инструмента: 20 пуансонов + 20 матриц
• Расчёт компенсирования размеров развёртки
• Управление работой гидроцилиндров через клапаны пропорциональности и оптические линейки
• Функция отвода упорных блоков из зоны гибки
• USB интерфейс для управления мышью
• Расширенная конфигурация портов ввода-вывода
• Управление осями с точностью 0,01 мм;

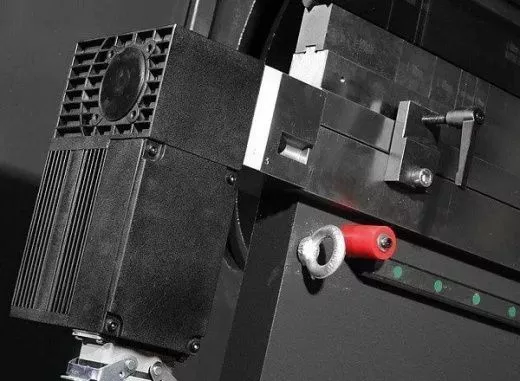

6. Конструкция заднего упора:
В стандартной комплектации задний упор имеет автоматическую ось Х, передвижение упорных блоков по осям R (вверх/вниз) и Z (вправо/влево) осуществляется вручную. Балка заднего упора приводится в движение сервоприводом через ШВП. Каретки упорных блоков по оси Z перемещаются по высокоточным линейным направляющим. Сами упорные блоки откидного типа, имеют тонкую регулировку.
7. Защита с задней стороны листогиба
Станок оснащен боковыми защитными дверями. Для обеспечения безопасности с задней части установлен фотоэлектрический барьер.
8. Материал изготовления основных деталей цилиндра и поршня:
А. Цилиндр: сталь 45, прошедший обработку закалкой с отпуском, чистовой расточкой, экструзией (прочность выше, чем у стали типа А3)

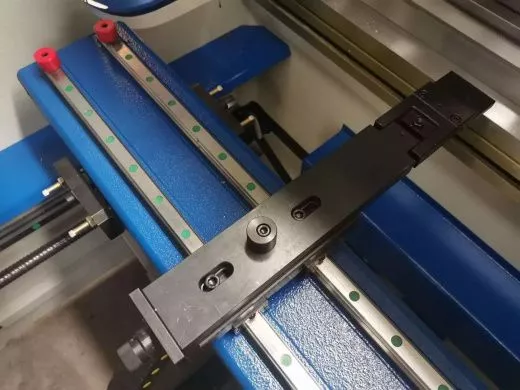

9. Передняя поддержка листа:
На фронтальной части расположены поворотные кронштейны поддержки листа. Перемещаются по высокоточным линейным направляющим, имеют регулировку по высоте. Высокая нагрузочная способность.
10. Электрошкаф имеет компактную конструкцию и соответствует стандартам
11. Главный двигатель Siemens
12. Стандартный комплект инструмента: система крепления AMADA-PROMECAM
На станке установлена одна из наиболее распространенных систем крепления сегментов –AMADA-PROMECAM. Это позволяет, в случае необходимости, легко поменять или подобрать более подходящий для гибки сложного изделия инструмент. Стол, на котором размещается матрица, плоский, это позволяет устанавливать на гибочный пресс поворотные матрицы любого типа
В базовой комплектации поставляется многоручьевая матрица.
Четырех ручьевая матрица сегментированная (2*835мм+ 10+15+20+40+50+100+100+200+300мм)
Пуансон сегментированный (2*835мм+ 10+15+ 20+40+50+100+100+200+300мм). Две крайние секции имеют боковые выточки.
13. ВОЗМОЖНЫЕ ПОЛУЧАЕМЫЕ ПРОФИЛИ
Производители основных комплектующих:
|
No. |
Наименование узла |
Производитель |
Страна производства |
|
1 |
Главный мотор |
Siemens |
Германия/Китай |
|
2 |
Мотор заднего упора |
Detong |
Китай, Шанхай |
|
3 |
Электрокомпоненты |
Schneider |
Франция |
|
4 |
Гидроцилиндр |
Wuyang |
Китай, Маашань |
|
5 |
Уплотнительные кольца |
Nok |
Япония |
|
6 |
Гидравлические клапаны |
Rexroth |
Германия/Китай |
|
7 |
Помпа |
Sunny |
Тайвань |
|
8 |
Контролер |
Estun |
Китай, Нанджинг |
|
9 |
Гибочный инструмент |
Guoling |
Китай, Маашань |
|
10 |
Фиттинги гидравлических трубок |
EMB |
Германия |
|
11 |
Ножная педаль |
Karcon |
Южная Корея |
|
12 |
Шарико-винтовая пара |
Hiwin |
Тайвань |
|
13 |
Линейные направляющие |
Hiwin/TBI |
Тайвань |
14. Комплектация
Гидравлическая система (Германия)
Автоматическое управление от ЧПУ осями Y1, Y2, Х, R.
Стандартный комплект инструмента с 4-х ручьевой матрицей и сегментированным пуансоном для изготовления коробчатых деталей.
Система компенсации прогиба электромеханическая («бомбирование») от ЧПУ.
Быстрозажимной механизм держателя пуансона. Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM.
Сервопривод заднего упора с линейными направляющими, шарико-винтовой парой и с регулируемыми пальцами заднего упора.
Оптические линейки автоматически устанавливают точку перехода скоростей траверсы и высоту отвода пуансона в каждом шаге программы без перенастройки механических концевиков.
Задний упор имеет два упорных блока, регулируемых по высоте и расстоянию между ними
Две передние поддержки листа на высокоточных линейных направляющих, с регулируемым перекидным ограничителем подачи.
Выносная педаль управления с кнопкой аварийной остановки.
2D ЧПУ C-Touch15 с сенсорной панелью управления (управление осью Y с точностью до 0,01 мм, управление осью Х и R с точностью до 0,1 мм). Пошаговое программирование и выполнение программ в автоматическом режиме. Запоминание 100 программ по 25 шагов гибки. Библиотека гибочного инструмента на 20+20 позиций. 2D визуализация. Задание и корректировка координаты Y (угла гибки) в градусах.
Инструкция по эксплуатации и обслуживанию станка
НАЗНАЧЕНИЕ:
Гидравлический листогибочный пресс предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Стеллажи металлические Металлические входные и Детали кузова машин
противопожарные двери
Воздуховоды и системы Элементы напольных покрытий, Корпуса электрошкафов и аналогичных
вентиляции лестницы и лифтовые кабины устройств
Кожуха и короба, для практически Устройства и приборы бытового Декоративные изделия
любого вида оборудования назначения
