MetalTec IMU 5Х 800 EVO — 5-ти осевой фрезерный обрабатывающий центр
MetalTec IMU 5Х 800 EVO — 5-ти осевой фрезерный обрабатывающий центр
MetalTec IMU 5Х 800 EVO — 5-ти осевой фрезерный обрабатывающий центр
ОПЦИИ, ВКЛЮЧЕННЫЕ В СТОИМОСТЬ:
Инструментальный магазин на 60 позиции
Cистема измерения инструмента Marposs contact
Система измерения детали OMP40
Стол с воздушными каналами (подготовка автоматизации)
Обучение в ЦТО для 2-х специалистов

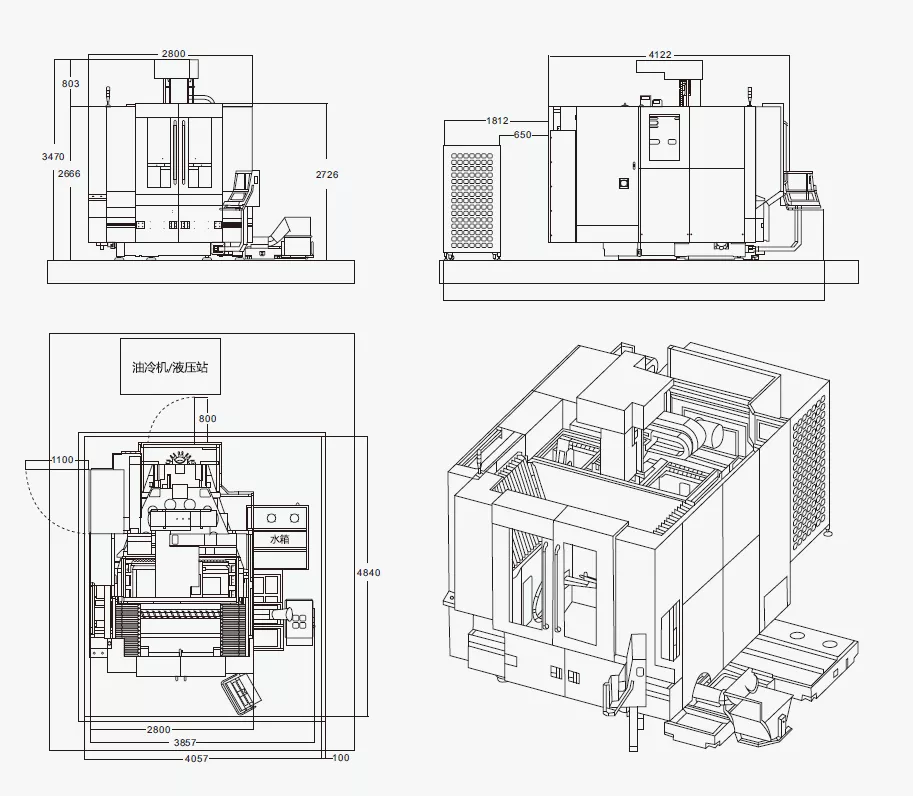

ГАБАРИТЫ СТАНКА:

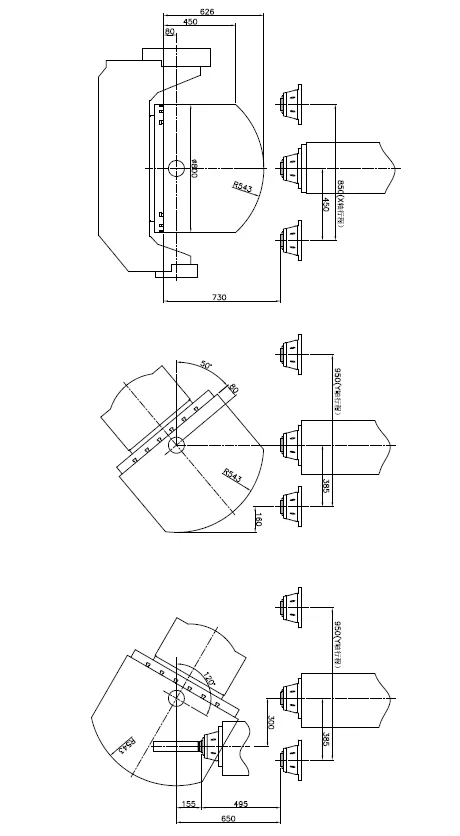

ПАРАМЕТРЫ РАБОЧЕЙ ЗОНЫ:
Конструктивные особенности

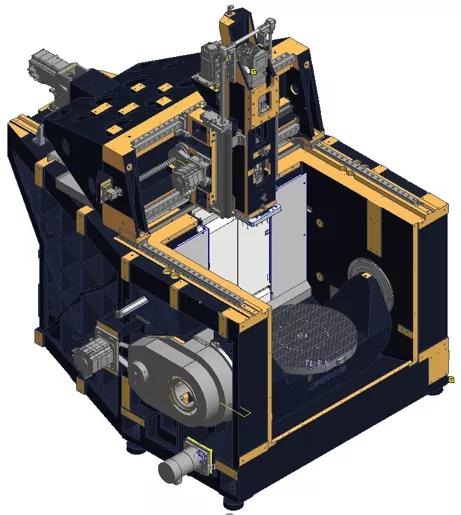

Ось Z
Благодаря использованию запатентованной технологии и конструкции шпинделя с внутренним и внешним охлаждением, термическая деформация и вибрация в процессе обработки значительно снижаются.
Моторшпиндель, изготовлен по европейской технологии, с максимальным крутящим моментом до 200 Нм
Установлена система балансировки цилиндра для снижения нагрузки на ходовой винт.
Кратчайшее расстояние между шпинделем и дверью составляет 390 мм, что обеспечивает удобство доступа оператора станка в рабочую зону станка
Станина с высокой жесткостью, стабильностью и высокоэффективным подавлением вибрации
Чугун марки «Mehanite» с высокими техническими характеристиками, вторичная закалка и естественное старение в течение более полугода для обеспечения снятия внутренних напряжений и обеспечения стабильности станины станка.
Точный анализ методом конечных элементов и технология динамической оптимизации.
Многоточечная система смазки эффективно производит смазку элементов линейного перемещения, обеспечивая заданную точность и продлевает срок службы станка

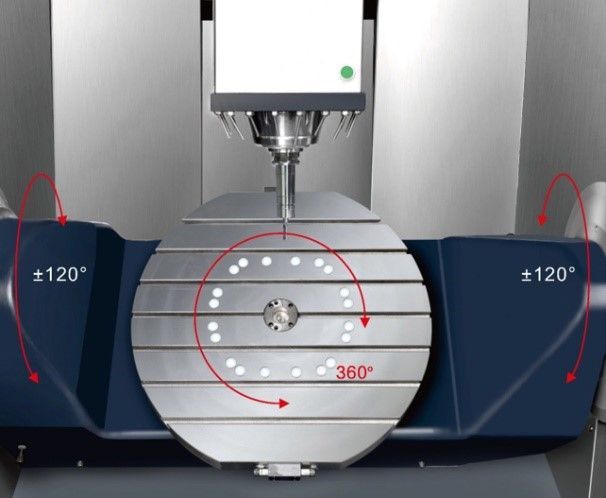

Поворотный стол GMU-800 использует европейскую высокотехнологичную механическую трансмиссию GTRT.
По сравнению с обычными поворотными приводами она обеспечивает более высокий крутящий момент, жесткость, стабильность и точность вращения.
Запатентованная технология предотвращения люфта зубчатых передач
Энкодер HENDENHAIN в стандартной комплектации для оси A/C
Крутящий момент оси A — 4 142 Нм, крутящий момент оси C — 1950 Нм
Высокий крутящий момент, низкое энергопотребление+ Высокая точность, длительный срок службы
+ Максимальная нагрузка 800 кг
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
на 24 позиции SUNJET Тайвань. Инструмент весом до 8 кг, время смены инструмента 2,5 сек.

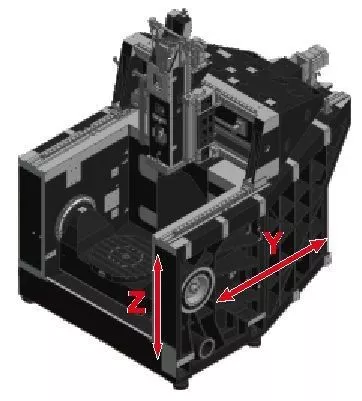

ПОРТАЛ
Цельнолитой портал с большим пролетом и прочной опорой
Четыре роликовых направляющих высокой жесткости 45 мм для оси Y + технология винтового привода с быстрым откликом, ускорение осей X/Y/Z 7 м/с2
Стандартное разрешение оптических линеек HENDEHAIN 0,01 мкм для трех осей X/Y/Z
Подвижные части осей X/Y/Z изолированы от области обработки, чтобы обеспечить точность и продлить срок службы станка
Суппорт по оси Y перемещается одним сервоприводом, что значительно улучшает синхронизацию перемещений

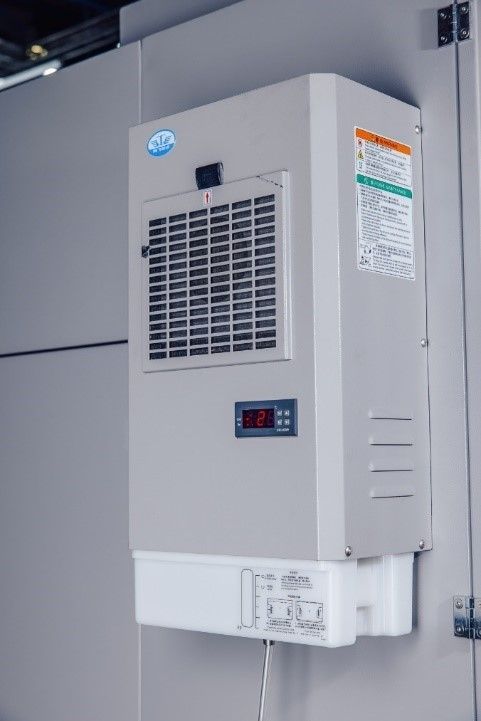

КОНДИЦИОНЕР ЭЛЕКТРОШКАФА
Кондиционер электрошкафа, прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

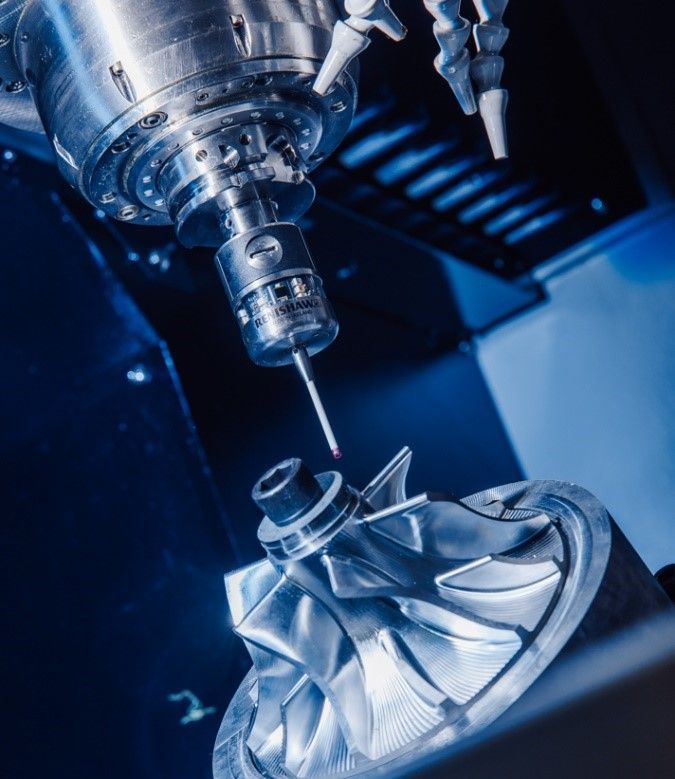

СИСТЕМА ИЗМЕРЕНИЯ ИНСТРУМЕНТА RENISHAW
В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP-40

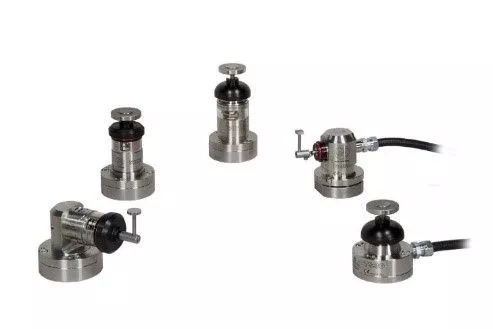

В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:
автоматического измерения длины инструмента
износа инструмента
обнаружения/отсутствия инструмента

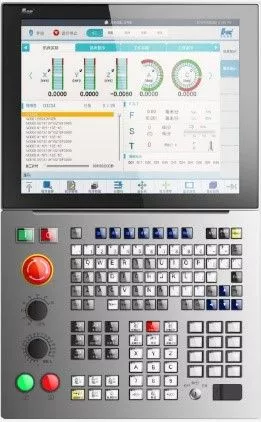

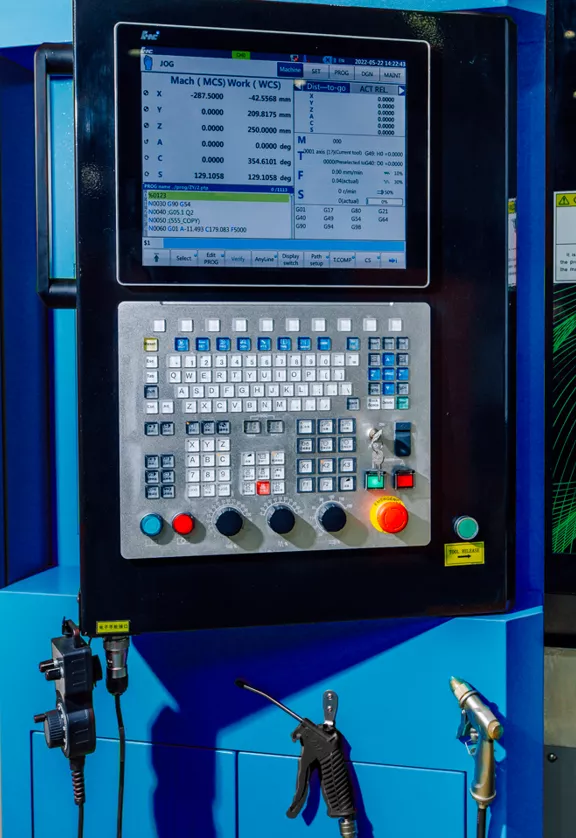

ПАНЕЛЬ УПРАВЛЕНИЯ
Материал: панель из алюминиевого сплава,
Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280*1024.
Сплайн-интерполяция
Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш
для удовлетворения индивидуальных потребностей пользователей.
Процессор: i7-5550U CORE двухъядерный 2,0 ГГц
Видеокарта: Intel HD Graphics 5500
USB: 8 USB, 4 USB3.0 и 4 USB2.0
Жесткий диск: 128G
Системная память: 8G, максимальное расширение до 16G
Сеть: 2 порта LAN
5-32 оси управления
17-дюймовый цветной сенсорный ЖК-экран (опционально)
Внешний модуль ПЛК и ввода-вывода
Поддержка NCUC, протокола шины Ethercat
5 одновременно управляемых осей
5-осевая функция RTCP
Автоматическая калибровка по 5 осям
CAM СИСТЕМЫ, СОВМЕСТИМЫЕ С HNC:
NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

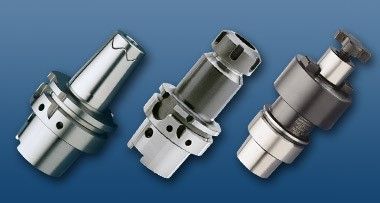

СИСТЕМА ОСНАСТОК HSK
была разработана специально для высокоскоростной и высокоточной обработки. По сравнению с BT конусом данная система одновременно, жесткая и легкая и способная к высокой радиальной и осевой точности.
Интерфейс DIN 69893 стал новым стандартом для обрабатывающих центров. Зажим осуществляется по конусу за счет ровной поверхности прилегания.
Важнейшие свойства HSK-A63
Биение < 0,003 мм
Высокое усилие зажима благодаря глубокому зажиму в зажимном отверстии
Короткая фаска
Динамичная форма: усиленный хвостовик для длинных термопатронов.
Резьбовые отверстия для балансировки болтами
Благодаря чему обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента. Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием.

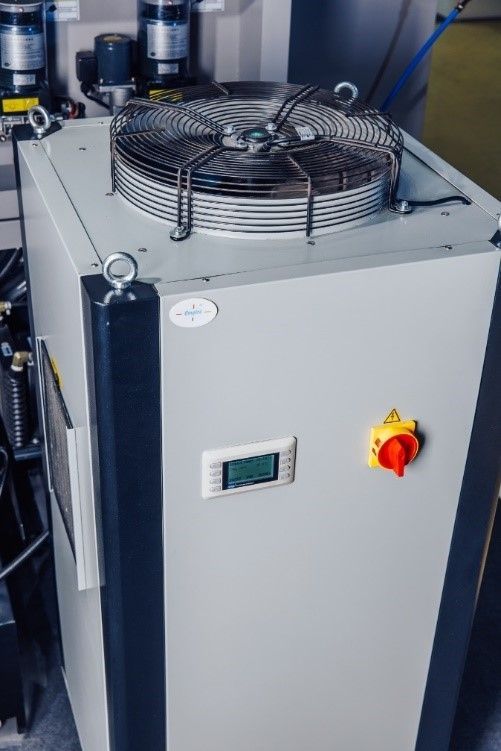

ВОДЯНОЕ ОХЛАЖДЕНИЕ ШПИНДЕЛЯ
*Опционально устанавливается масляное, но на высоких оборотах рекомендуется именно водяное.
ОПТИЧЕСКИЕ ЛИНЕЙКИ
На станке установлены оптические линейки и круговые энкодеры с разрешением 0,01 мкм.
